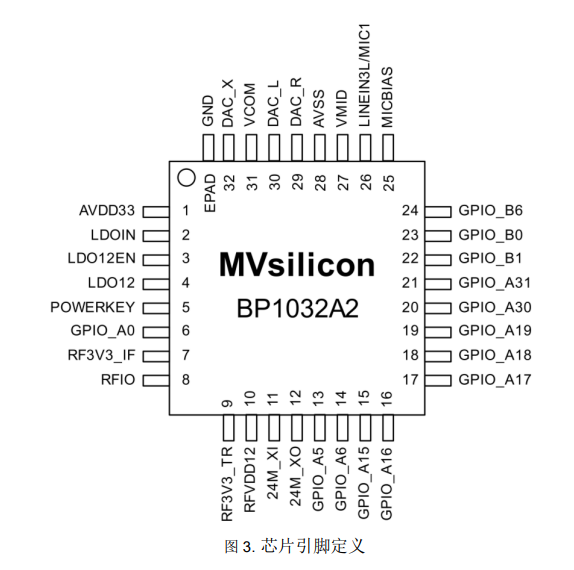

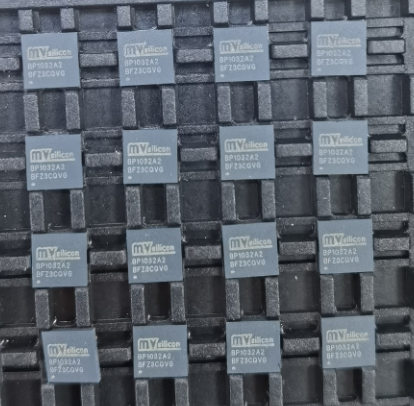

BP1032 (Download)http://www.mvsilicon.com/down/BP1032A2datasheet_V2.1.pdfBP1032的GPIO数量较少，芯片体积尺寸小，其中， BP1032A2为QFN32 5x5mm封装， BP1032B2为QFN32 4x4mm封装。

1) 引脚类型：I: 数字输入；O: 数字输出；AI: 模拟输入；AO: 模拟输出；I/O: 数字输入或输出；PWR: 电源；GND: 地。

2) GPIO 按 A，B 分为 2 组，其中 A 组 10 个，B 组 3 个。

3) 所有 GPIO 上电默认态为输入高阻。

4) 芯片采用 CMOS 工艺，建议对没有和其他器件连接的 GPIO 引脚做内部上拉或者下拉的配置，以免因电荷积累而导致该 IO 产生电流消耗。

5) GPIO 在芯片复位期间及之后的表现，分为两种情况：a) 上电复位（POR），将使 GPIO 取消其它复用功能，恢复为输入高阻电平状态。如表 2。b) 看门狗（watchdog）复位或者软件系统复位，可以通过寄存器设置让 GPIO 保持复位前的配置，如复用关系、输入输出和上下拉状态等；也可以表现与 a）一致。

6) 不使用 POWERKEY 功能时，请保持 POWERKEY 管脚悬空，禁止将 POWERKEY 短接 GND 或者LDOIN 电源。7) 与其它音频外设交互的音频时钟是：MCLK0，可以配置为输入（IN）或输出（OUT）。用作输入时，该时钟为片内 Audio ADC 或 Audio DAC 提供时钟；用作输出时，为其它音频外设提供音频同步时钟。
