MV-MTK 蓝牙 2.1+EDR方案的主要组成是：

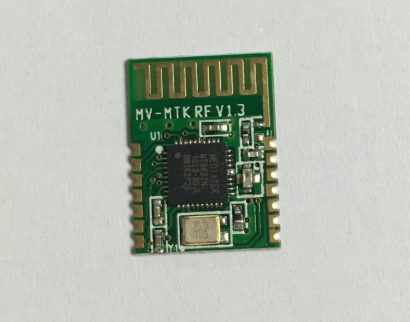

A. 蓝牙 2.1+EDR RF controller subsystem（简称 MV-MTK RF 模组）

B. 蓝牙 4.0双模 HOST subsystem（包含 BT2.1+EDR协议栈，简称协议栈软件）

C.AP80系列音频处理器

其中，MV-MTK RF 模组尺寸小，可任意放置在用户 PCB 主板上。BT2.1协议栈软件，

则可任意搭载在山景 AP80系列音频处理器上运行。

两个 subsystem 都通过了蓝牙官方组织的 BQB 认证。用户最终产品的 EPL（End

Product List）通过引用两者的 QDID 等，以较低成本即可获得蓝牙认证。因此，该方案对

用户设计产品 PCB 以及控制成本提供了很大的灵活性和很高的性价比。

MV-MTK 蓝牙方案，采用了 MTK 的MT6622 蓝牙 2.1控制器。用于运行 BT2.1协议栈

软件的 AP80系列音频处理器集成了 ARM Cortex-M3内核、丰富的外设接口、音频编解码

以及各种音效和声学处理功能，是一个极佳的蓝牙 2.1+EDR 应用解决方案。适用于各种蓝

牙无线音频或数据传输应用。

1. 方案特点

A.HOST subsystem可运行在AP80系列各型号主控芯片上， 具备ARM Cortex-M3内核，

主频 96MHz，128KB SRAM，两线 SW 调试接口。

B.  符合蓝牙 2.1+EDR规范。

C.  丰富的蓝牙协议支持，如 A2DP、AVRCP、HFP、

D  提供面向 Android 的 APP 参考源码。

E  采用 SPI-Flash存储固件，并支持固件加密和升级。

F  外设接口：OTG2.0全速控制器、SDIO、SPI、I2S

段码 LED。

G : 内置音频 DSP 编解码、音效和声学处理：

G1 MP2 / MP3 / WMA / FLAC / AAC(MP4) / WAV(I

G2 ADPCM / MP2 / MP3等编码

G3 Bass Enhancement / Virtual Bass（虚拟低音）

G4 3D Effect（虚拟环绕）

G5 ALC和 Dynamic Range Compression (DRC)

G6 Parametric Equalizer (EQ)

G7.Echo（回响）

G8. Acoustic Echo Cancellation (AEC)

H.  音频接口和数字化单元：

H1.  立体声 16-bit Audio ADC，20-bit Aud

H2.  立体声 Line in、MIC（麦克风）接口

H3. I2S / PCM sync 输入输出

H4. Mixer 和 SRC单元

I  嵌入式软件组件：

I1. FAT16 / FAT32 / exFAT 文件系统

I2. USB 设备和卡（TF / SD / MMC

I3.一线通组件（USB Audio、读卡器

I4.通用立体声 FM 控制组件

I5.Line in / MIC/ FM / BT录音

I6.FreeRTOS 操作系统

I7.支持蓝牙协议栈后台运行，随时

I8.iPhone / Android Docking 组件等

J.其它特点：内置 RTC（支持闹钟，日历）、低功耗 Backup register 等

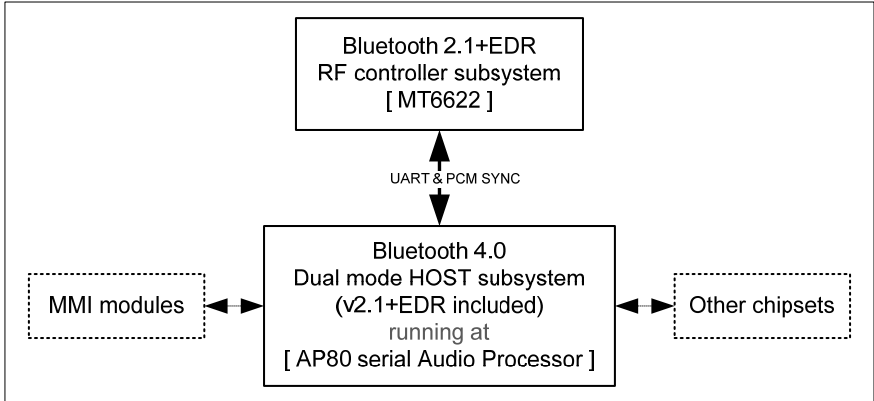

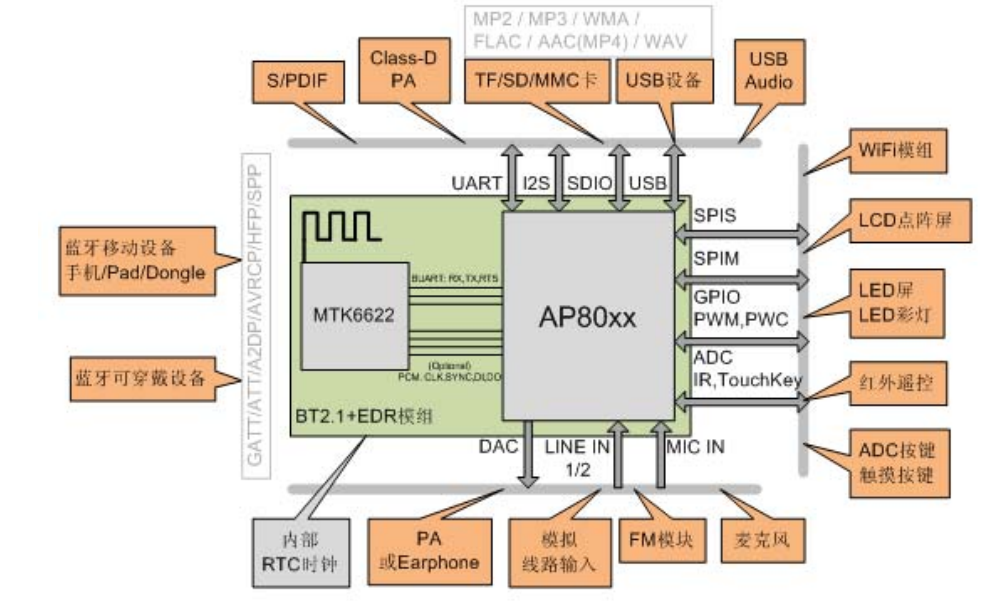

2. 方案框图

3. 接口和应用

A.无线（蓝牙）音频播放系统

B.车载免提应用

C.卡拉 OK 系统

D.立体声头戴式耳机

E.蓝牙智能灯具

F.Soundbar 等
